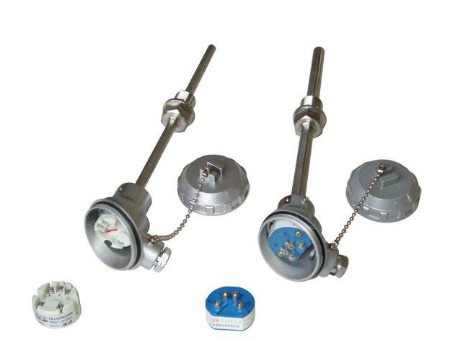

- 產品名稱：智能熱電偶/熱電阻
- 添加時間：2017-06-17 15:02:34
- 推薦度：
帶溫度變送器熱電偶又稱一體化熱電偶，一體化熱電偶是指在熱電偶或熱電阻的防水或隔爆接線盒內裝入放
大變送模塊（即溫度變送器），與傳感器連接形成一體化，輸出標準4-20mA 電流信號或也可以輸出0-5V或1-5V的電壓信號。通常和顯示儀表、記錄儀表、電子計算機等配套用，直接測量各種生產過程中的0度-1300度范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
分類
一體化熱電偶主要包括：
無固定裝置一體化熱電偶
固定螺紋式一體化熱電偶
活動法蘭式一體化熱電偶
固定法蘭式一體化熱電偶
固定螺紋錐式一體化熱電偶
活絡管接頭式一體化熱電偶
直形管接頭式一體化熱電偶
固定螺紋管接頭式一體化熱電偶
活動螺紋管接頭式一體化熱電偶
工作原理
熱電偶在工作狀態下所測得的熱電勢的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4~20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。防爆一體化熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
產品特性
二線制輸出4~20mA，抗干擾能力強；節省補償導線及安裝溫度變送器費用；測量范圍大；冷端溫度自動補償，非線性校正電路
輸出信號：4~20mA，負載電阻250 1/2、傳輸導線電阻100 1/2
輸出方法：二線制
供電電源：24V.DC±10%
防護等級：IP65
絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50 1/2
熱響應時間：當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以τ0.5表示，當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間；
基本誤差：儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
超小型（模塊φ44×18 ）一體化，通用性強
傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶。
機械保護 IP68 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃時，變送器和現場顯示儀表可采用分離（隔離）式安裝。如條件不允許可采用延長保護管長度的方法以達到保護溫度變送器的目的。
防爆等級： dIIBT4 、 dIIBT5 。CT4 、CT6
防護等級： IP54 , IP65
技術參數
類別：SBW 模塊式溫變 SBW 一體化溫變
準確度：0.2%F.S 0.5%F.S
輸入熱電偶： B 、 S 、 T 、 K 、 J
輸出：二線制 4-20mA DC
使用溫度： -25-85 ℃（一體化 LCD 表頭時 0-60 ℃）
溫度影響： ≤0.05%/ ℃
濕度：5-95%RH
現場顯示：無 3 1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度：無數字式： 0.5 級指針式： 2.0 級
負載能力：< 600 Ω （額定負載 250 Ω ）
外形尺寸： 44×18 70 ×100（中繼器）
一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
一體化熱電偶的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量儀表
